Broca PDC de Acero y Matriz

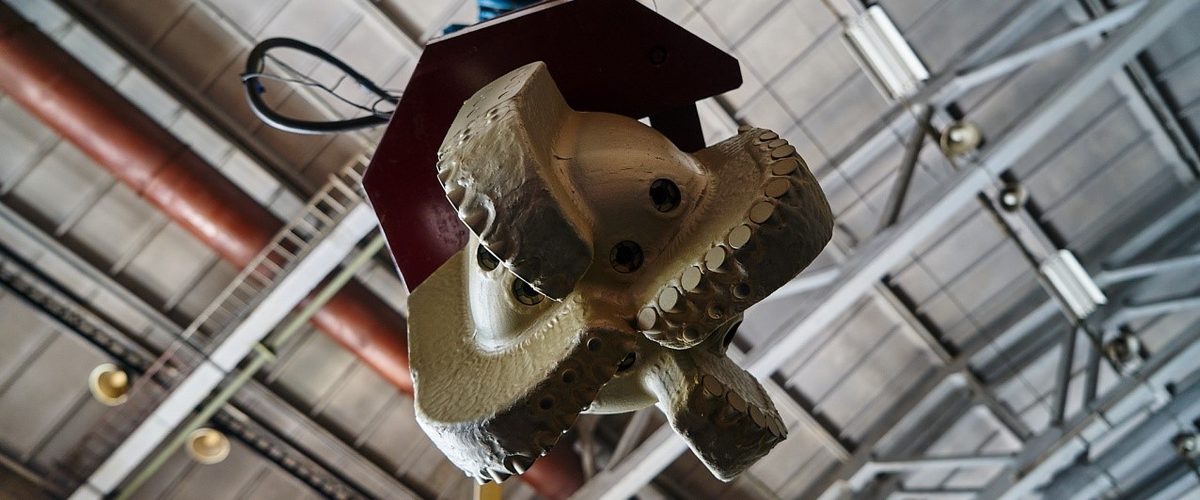

Brocas de diamante policristalino compacto (PDC) de 83.0 a 444.5 mm para perforación vertical, direccional y horizontal. Cuerpo de acero o de matriz, seis líneas de producto incluidas las coronas CoreBits y brocas PDC FastDrill en stock en fábrica con envío a Perú.
Seis Líneas de Brocas PDC
Seis líneas PDC del catálogo Oil & Gas de Volga Burmash, de cuerpo de acero o de matriz, de 83.0 a 444.5 mm; la notación de cada modelo indica el número de aletas, el tamaño del cortador y la categoría de formación.
FastDrill (FD)
Línea PDC de uso general para perforación a diámetro completo de pozos verticales, direccionales y horizontales de petróleo y gas. Cuerpo de acero, lavado por canales abiertos hacia el fondo y distribución de cortadores diseñada con el software BitScan. De 83.0 a 444.5 mm.
- Cuerpo: Acero
- Aletas: 3 a 9
- Cortadores: PDC de 8 a 19 mm
- Aplicación: Vertical, direccional, horizontal
FastDrillMatrix (FDM)
La contraparte de cuerpo de matriz de la serie FastDrill, para petróleo y gas: el cuerpo de matriz ofrece alta resistencia al desgaste abrasivo y erosivo. Diseño con BitScan. De 149.2 a 311.1 mm.
- Cuerpo: Matriz
- Aletas: 5 a 7
- Cortadores: PDC de 13, 16 y 19 mm
- Formación: Media y media con intercalaciones duras (M, MH)
WiperTrip (WT)
Brocas PDC para ensanche (reaming) y calibración del pozo. Su perfil parabólico evita la desviación espontánea del pozo (sidetrack involuntario). De 117.5 a 220.7 mm.
- Cuerpo: Acero
- Aletas: 4 a 6
- Cortadores: PDC de 9 y 13 mm
- Aplicación: Ensanche y calibración del pozo
SideTrack (ST)
Brocas PDC para desviación (sidetrack) en pozo abierto, con ejecución rápida de la operación. De 124.0 a 295.3 mm.
- Formación: Media con intercalaciones duras (MH)
- Aletas: 6 a 9
- Cortadores: PDC de 10 y 13 mm
- Aplicación: Sidetrack en pozo abierto
BicentricDrill (BD)
Brocas PDC bicéntricas para ensanchar el pozo mientras se perfora: cada modelo se define por su diámetro de paso (drift) y su diámetro de apertura, por ejemplo 215.9 × 250.8 mm. Diámetros de paso de 120.6 a 311.1 mm.
- Cuerpo: Acero
- Diseño: Bicéntrico
- Cortadores: PDC de 13 mm y 16 mm
- Aplicación: Ensanche durante la perforación
CoreBits (CB) — Coronas
Coronas PDC de cuerpo de acero para perforación con extracción de testigo (core). Cortan un anillo alrededor de un núcleo central, que se recupera como muestra cilíndrica. Coronas de 139.7 a 295.3 mm para testigos de 52 a 100 mm.
- Cuerpo: Acero
- Cortadores: PDC de 9 y 13 mm
- Núcleo (core): 52 – 100 mm
- Aplicación: Extracción de testigos
Cuerpo de Acero vs. Cuerpo de Matriz
Elegir el material del cuerpo es decisivo para el rendimiento de una broca PDC. Esta comparación le ayudará a decidir según su roca y su programa de perforación.
| Característica | Cuerpo de acero (FD, WT, BD, CB) | Cuerpo de matriz (FDM) |
|---|---|---|
| Material del cuerpo | Acero | Matriz |
| Resistencia a la erosión | Buena — con recargue (hardfacing) en zonas críticas | Excelente — dureza inherente del carburo |
| Resistencia al impacto | Excelente — el acero absorbe las cargas de choque | Buena — la matriz es más dura pero más frágil |
| Reparabilidad | Fácil — se reemplazan cortadores y se re-mecaniza el cuerpo | Limitada — el cuerpo de matriz no se puede soldar |
| Número de aletas | 3 a 9 aletas (FastDrill) | 5 a 7 aletas |
| Costo | Menor costo inicial y de reconstrucción | Mayor costo inicial, reconstrucción limitada |
| Ideal para | Roca poco o medianamente abrasiva, trabajo direccional, tramos cortos a medios | Roca muy abrasiva, tramos largos, altos caudales |
Brocas PDC en Operaciones Peruanas
El uso de PDC crece en Perú a medida que las operaciones adoptan perforación direccional y buscan reducir el costo por metro en formaciones blandas a medianamente duras.
Alta ROP en formación blanda a media
En lutitas y calizas medianamente duras, una PDC suele perforar más rápido que un tricono, reduciendo el tiempo de equipo y el costo por metro.
Extracción de testigos (CoreBits)
Coronas CB de cuerpo de acero, de 139.7 a 295.3 mm, para recuperar testigos de 52 a 100 mm.
Tramos largos y abrasivos
El cuerpo de matriz de la serie FastDrillMatrix ofrece alta resistencia al desgaste abrasivo y erosivo.
Pozos direccionales y horizontales
La serie FastDrill cubre la perforación a diámetro completo de pozos verticales, direccionales y horizontales, con cortadores distribuidos mediante BitScan.
Brocas PDC para Minería y Exploración en Perú
La broca PDC (Polycrystalline Diamond Compact) es una broca de cortador fijo que corta la roca por cizallamiento, a diferencia del tricono que la fractura por trituración. En las formaciones blandas a medianamente duras que abundan en muchos proyectos peruanos —tramos de cobertura, calizas, lutitas y areniscas— esta acción de corte permite tasas de penetración mucho mayores y un costo por metro notablemente menor.
Las brocas PDC de Volga Burmash se ofrecen en dos familias de cuerpo: cuerpo de acero (FastDrill, WiperTrip, BicentricDrill y CoreBits) y cuerpo de matriz (FastDrillMatrix), este último con alta resistencia al desgaste abrasivo y erosivo. En total, VBM fabrica más de 350 diseños de brocas PDC de 3" a 17 1/2" (76–444.5 mm).
Para la extracción de testigos, las coronas CoreBits (CB) de cuerpo de acero cortan un anillo alrededor de un testigo cilíndrico de 52 a 100 mm que se recupera para el análisis geológico; se fabrican en diámetros de 139.7 a 295.3 mm.
Como distribuidor autorizado de Volga Burmash en Perú, en VBM le ayudamos a decidir entre acero y matriz, a seleccionar el número de aletas y el tamaño de cortador, y a comparar el costo por metro de una PDC frente a un tricono. Si no está seguro de cuál herramienta conviene a su formación, lea nuestra guía Broca PDC vs. Tricono.
Dónde rinde una broca PDC en Perú
La broca PDC corta por cizalla y no tiene partes móviles: en la roca adecuada perfora más rápido y más metros que un tricono. La clave es elegir bien esa roca.
Formaciones adecuadas para PDC
- Sedimentos blandos a medios y homogéneos: lutitas, areniscas y calizas de la costa norte y de las cuencas de la selva.
- Pozos de agua en rellenos aluviales y tobas volcánicas del sur, donde la PDC reduce el tiempo por pozo.
- Tramos de preperforación (pre-collar) y exploración en roca competente sin fracturas.
En roca fracturada, con cantos rodados o muy abrasiva, como los pórfidos silicificados, el impacto daña los cortadores: ahí sigue mandando el tricono.
Cuerpo de acero o de matriz
El cuerpo de acero admite perfiles más agresivos, es reparable y resulta más económico: es la elección habitual en formaciones blandas y medias. El cuerpo de matriz de carburo de tungsteno resiste mucho mejor la erosión del fluido y la abrasión, por lo que se prefiere en tramos largos, abrasivos o con alto caudal.
Código IADC de una broca PDC
Las brocas de cortador fijo usan un código de cuatro caracteres: la letra indica el cuerpo (M, matriz; S, acero); el primer número, la dureza de la formación (1 = muy blanda, 4 = media a dura); el segundo, el tamaño del cortador (1 = más de 24 mm, 2 = 14–24 mm, 3 = 8–14 mm), y el tercero, el perfil de la broca (de 1, plano, a 4, cónico largo). Un S223 es, por ejemplo, una broca de acero para formación blanda a media con cortadores de 14–24 mm y perfil intermedio.
Brocas PDC en stock
En stock de fábrica tenemos brocas PDC FastDrill de cuerpo de acero, sobre todo en 8 1/2" (215.9 mm), y medidas de 3 11/32" a 11 5/8". La tabla de abajo muestra modelos y cantidades; el resto de la gama se fabrica a pedido. La comparación completa con el tricono está en broca PDC vs. tricono.
Brocas PDC en stock en fábrica
33 uds. en 17 posiciones, disponibles en stock de fábrica y listas para envío. Lista actualizada al 28 de septiembre de 2026. Precios a pedido.
Envío a Perú desde el stock de fábrica por vía aérea o marítima. El plazo exacto se confirma en cada cotización.
| Modelo | Diámetro | Aplicación | Disponible | Cotizar |
|---|---|---|---|---|
| FD608SM | 3 11/32" (85 mm) | Petróleo y gas | 1 ud. | Cotizar |
| FD613MH | 4 3/4" (120.6 mm) | Petróleo y gas | 2 uds. | Cotizar |
| FD513SMF | 4 31/32" (126 mm) | Petróleo y gas | 1 ud. | Cotizar |
| FD613MH | 4 31/32" (126 mm) | Petróleo y gas | 1 ud. | Cotizar |
| FD613M | 5 1/2" (139.7 mm) | Petróleo y gas | 4 uds. | Cotizar |
| WT613S | 5 5/8" (142.9 mm) | Petróleo y gas | 1 ud. | Cotizar |
| FD513SMF | 6" (152.4 mm) | Petróleo y gas | 1 ud. | Cotizar |
| FD416SM | 8 1/2" (215.9 mm) | Petróleo y gas | 1 ud. | Cotizar |
| FD419S | 8 1/2" (215.9 mm) | Petróleo y gas | 4 uds. | Cotizar |
| FD513SM | 8 1/2" (215.9 mm) | Petróleo y gas | 1 ud. | Cotizar |
| FD516MHB | 8 1/2" (215.9 mm) | Petróleo y gas | 4 uds. | Cotizar |
| FD516SM | 8 1/2" (215.9 mm) | Petróleo y gas | 2 uds. | Cotizar |
| FD516SMF | 8 1/2" (215.9 mm) | Petróleo y gas | 1 ud. | Cotizar |
| FD613SMF | 8 3/4" (222.3 mm) | Petróleo y gas | 4 uds. | Cotizar |
| FD519SM | 11 5/8" (295.3 mm) | Petróleo y gas | 3 uds. | Cotizar |
Se muestran las 15 posiciones con más unidades de un total de 17.
Preguntas frecuentes sobre brocas PDC
¿Qué significa PDC en una broca?
PDC son las siglas de «polycrystalline diamond compact», diamante policristalino compacto. Son pastillas de diamante sintético sinterizadas sobre carburo de tungsteno que cortan la roca por cizalla, como un cepillo.
¿Broca PDC o tricono?
La PDC es más rápida y dura más en formaciones blandas a medias y homogéneas. El tricono es más seguro en roca dura, fracturada o abrasiva y en la perforación de voladura. Si la formación cambia mucho a lo largo del pozo, se suelen combinar ambas por tramos.
¿Qué brocas PDC tienen en stock y cuánto tardan en llegar a Perú?
Tenemos brocas PDC FastDrill de cuerpo de acero, principalmente en 8 1/2"; la tabla muestra el stock actual. Enviamos desde el stock de fábrica por vía aérea o marítima; el plazo exacto se confirma en cada cotización.
¿Se puede reparar una broca PDC?
Sí, sobre todo las de cuerpo de acero: se reemplazan los cortadores dañados y se recupera el calibre, lo que baja el costo por corrida. La viabilidad se confirma al revisar la broca usada.
